簡述應變片的原理和應用

1.什么是應變片?

應變片(Strain gauge)是一種常用于測量應變的傳感器。應變片通常由細長的金屬箔片構成，含有一個或多個電阻片。

當載荷施加在應變片上時，金屬箔片會發生應變，從而改變電阻的大小。通過測量電阻的變化，可以間接測量應變的大小。

2.應變片的工作原理

應變片是通過電阻效應來測量應變的。當細長金屬箔片受到應變時，金屬箔片會發生微小的形變，從而改變金屬箔片內部電阻的大小。

根據電阻與電流之間的關系(歐姆定律)，我們可以測量出電阻的變化來間接測量應變的大小。應變片與電橋電路結合使用，通過測量電橋電路的電阻變化，可以得到應的準確值

3.應變片的應用領域

3.1 結構應變測量

應變片廣泛應用于結構工程領域，用于測量結構體受力狀態下的應變情況。例如，應變片可以安裝在橋梁、建筑物、飛機機翼等結構上，通過測量結構的應變變化，

可以了解結構所承受的力的大小和方向。這對于結構的設計與性能評估非常重要。

3.2 材料力學實驗

在材料力學實驗中，應變片被廣泛應用于測量材料的應變情況。通過在材料上安裝應變片，可以測量不同位置的應變值，從而了解材料的機械性能。

材料力學實驗中常常使用多個應變片來獲得更精確的測量結果。

3.3 液壓機械

在液壓機械中，應變片用于測量液壓缸的應變情況。通過測量應變片的應變變化，可以了解液壓缸所承受的力的大小，從而判斷液壓缸的工作狀態。這對于液壓機械的安全性和性能評估具有重要意義。

3.4 地震監測

應變片也被應用于地震監測領域，用于測量地震過程中土壤和巖石的應變情況。通過測量應變片的應變變化，可以了解地震震源與監測點之間的位移和應變關系，從而研究地震的發生機制和動力學特征。

4.應變片的優勢

4.1 高精度

應變片可以提供高精度的應變測量結果。由于金屬片的微小形變能夠準確地改變電阻的大小，因此應變片可以測量非常小的應變量。

4.2 可靠性

應變片具有良好的機械性能和耐腐蝕性能，在不同環境和復雜工況下仍然能夠提供準確可靠的測量結果。

4.3 靈活性

由于應變片可以根據需要進行制作和安裝，因此可以靈活地應用于不同的測量場景中，滿足不同應用需求。

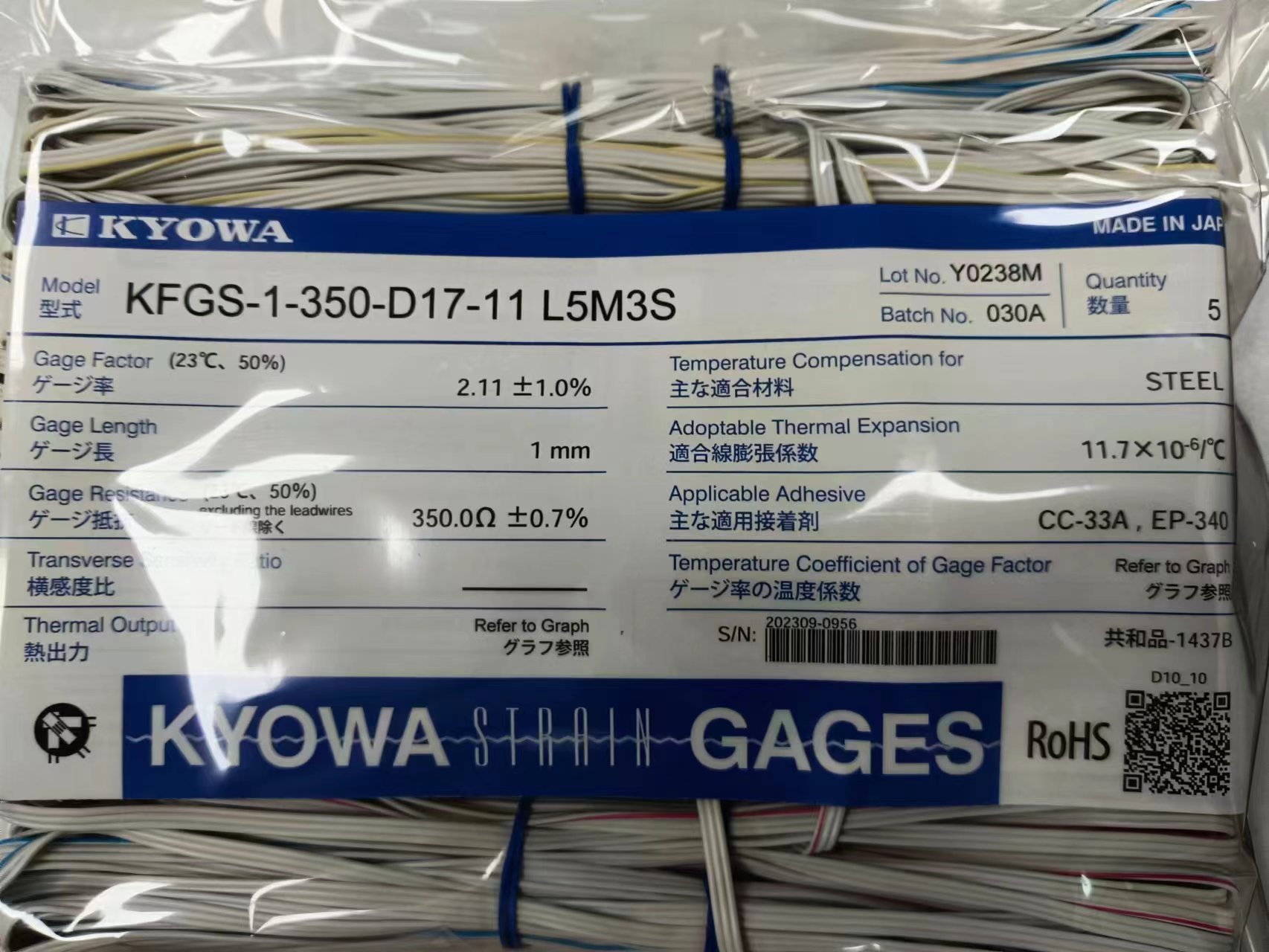

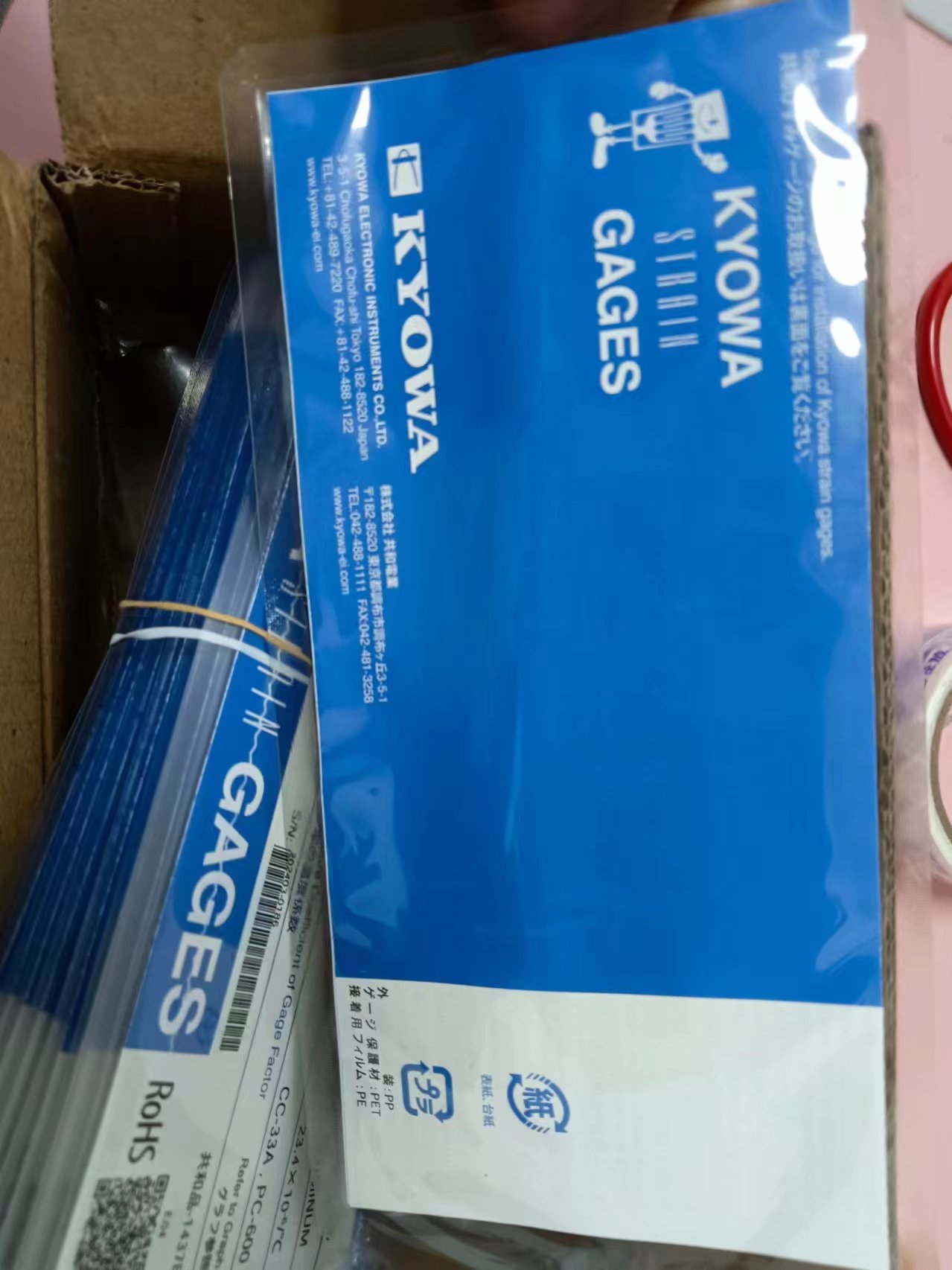

5中村貿易推薦：日本共和KYOWA應變片
