一、功能定位與核心技術特性

1. 接口轉換與信號傳輸

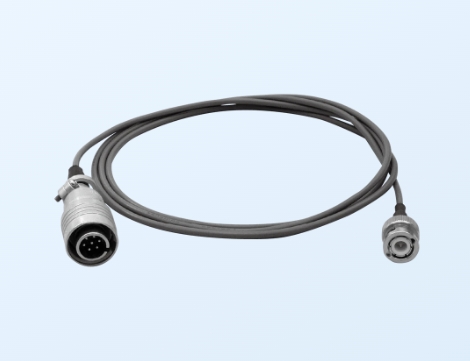

P12-7 母頭適配：

電纜一端采用P12-7 母頭（5 孔圓形連接器），兼容 KYOWA 的應變片傳感器（如 KFG 系列）、扭矩傳感器（如 TPS-A 系列）及放大器（如 MCF-16B）。該接口支持應變片信號（mV/V）、電壓信號（±10V）及數字信號（RS485）的傳輸。

BNC 公頭輸出：

另一端為BNC 公頭，可直接連接示波器、頻譜分析儀等標準 BNC 設備，支持高頻信號（DC~4GHz）的穩定傳輸。BNC 接口的卡口式鎖定機制確保連接牢固，接觸電阻≤5mΩ。

2. 電氣性能與抗干擾設計

阻抗匹配與帶寬：

采用50Ω 標準阻抗設計，適配高頻信號傳輸需求（如動態應變測量、射頻信號），可有效抑制信號反射與衰減。帶寬范圍DC~4GHz，支持快速動態信號（如振動、沖擊測試）的波形完整性。

低插入損耗：

通過鍍金觸點（厚度 3μm）與低介電損耗絕緣層（如聚乙烯），插入損耗≤0.5dB（1GHz 時），滿足精密測量需求。

雙層屏蔽結構：

內置鋁箔 + 編織網雙重屏蔽，屏蔽效能≥85dB，可有效抑制電磁干擾（EMI）與射頻干擾（RFI）。例如，在變頻器附近使用時，信號失真度可控制在 0.1% 以下。

3. 機械可靠性與環境適應性

抗彎折與耐用性：

電纜采用多股鍍錫銅芯（7/0.2mm），配合聚氨酯（PU）護套，可承受 10 萬次彎曲測試（半徑 10mm），適合機器人關節等動態場景。

環境防護：

工作溫度范圍 **-30℃~105℃**，IP65 防護等級，可在潮濕、多塵環境中穩定運行。抗振性（3G，5~200Hz）與抗沖擊性（15G）通過 IEC 60068-2-6 測試。

二、典型應用場景

1. 工業自動化與測試

機器人關節控制：

連接六維力傳感器（如 LFM-A 系列）與控制器，支持實時力控信號傳輸，響應時間≤1μs。

半導體制造：

在晶圓切割設備中傳輸激光位移傳感器信號，精度可達納米級。

2. 科研與實驗室

材料動態測試：

配合應變片（如 KFG 系列）與動態信號采集儀，實現材料疲勞測試中的高頻應變信號分析（10kHz 以上）。

醫療設備：

在 MRI 設備中傳輸梯度線圈信號，屏蔽效能滿足醫療電磁兼容（EMC）標準。

3. 汽車與航空航天

發動機測試：

連接扭矩傳感器（如 TPS-A 系列）與 MCF-16B 放大器，支持 10kHz 動態扭矩信號采集。

飛機結構健康監測：

在機翼振動測試中傳輸加速度傳感器信號，支持長期高溫環境（-20℃~80℃）下的穩定監測。
