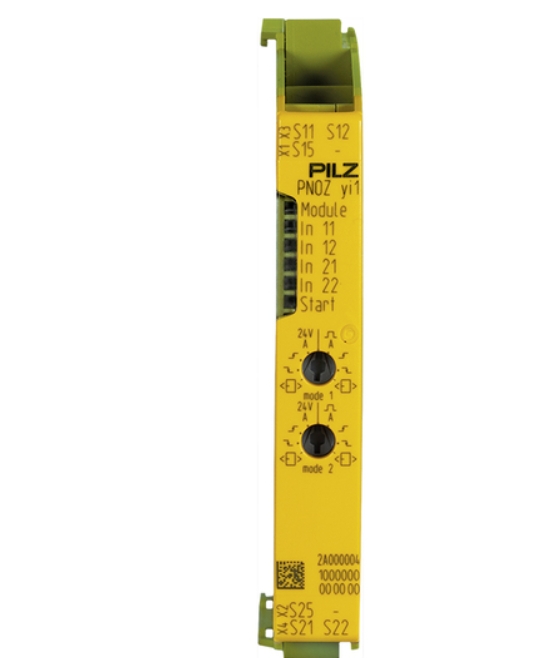

PILZ 皮爾磁德國繼電器 PNOZ yi1 4DI 是一款安全繼電器擴展模塊，主要用于擴展安全輸入點數。以下是其詳細特點：

核心特點

模塊化設計

作為 myPNOZ 安全繼電器系統的擴展模塊，可與主模塊（如 PNOZ yh1）無縫組合，構建靈活的安全控制方案。

寬度僅為 17.5mm，節省控制柜空間，適合高密度安裝。

豐富的輸入通道

提供4 個數字輸入通道，可連接多種安全傳感器（如急停按鈕、安全光幕、門鎖開關等）。

支持冗余輸入，提高系統可靠性。

靈活的輸入配置

輸入類型可設置為PNP 或 NPN，適應不同傳感器的輸出信號類型。

支持雙通道監控，符合 EN ISO 13849-1 的 PL e 級安全要求。

安全等級高

符合 SIL CL 3（IEC 62061）和 PL e（EN ISO 13849-1）安全等級，適用于高風險應用場景。

通過 TüV、CE、UL 等國際認證，確保全球合規性。

快速診斷功能

內置 LED 指示燈，實時顯示各輸入通道的狀態（通電 / 斷電）和系統故障信息。

支持故障代碼顯示，便于快速排查問題。

可靠的電氣性能

輸入電壓范圍：24VDC（-15%/+20%），抗干擾能力強。

響應時間短（通常 < 10ms），確保快速切斷危險電路。

簡化接線

采用彈簧式端子或螺絲端子，接線便捷且抗振動，減少維護成本。

支持預接線技術，縮短安裝時間。

應用場景

機械安全：監控多扇安全門、多個急停按鈕或光幕的組合安全電路。

自動化生產線：擴展安全 PLC 或繼電器的輸入容量，用于復雜設備的安全控制。

物流與倉儲：連接輸送機、堆垛機等設備的安全傳感器，實現區域防護。

與其他模塊的協同

與 PNOZ yh1 組合： yh1 作為主模塊提供電源和基礎安全功能，yi1 擴展輸入點數，形成完整的安全控制系統。

與 PNOZ s 系列配合：可集成到 PNOZ s 模塊化安全繼電器中，增強輸入擴展能力。

總結

PNOZ yi1 4DI 憑借其高密度輸入、靈活配置和高安全等級，成為工業自動化中擴展安全輸入的理想選擇。它簡化了復雜安全電路的設計，同時確保系統符合國際安全標準，為設備制造商和系統集成商提供可靠的安全解決方案。
